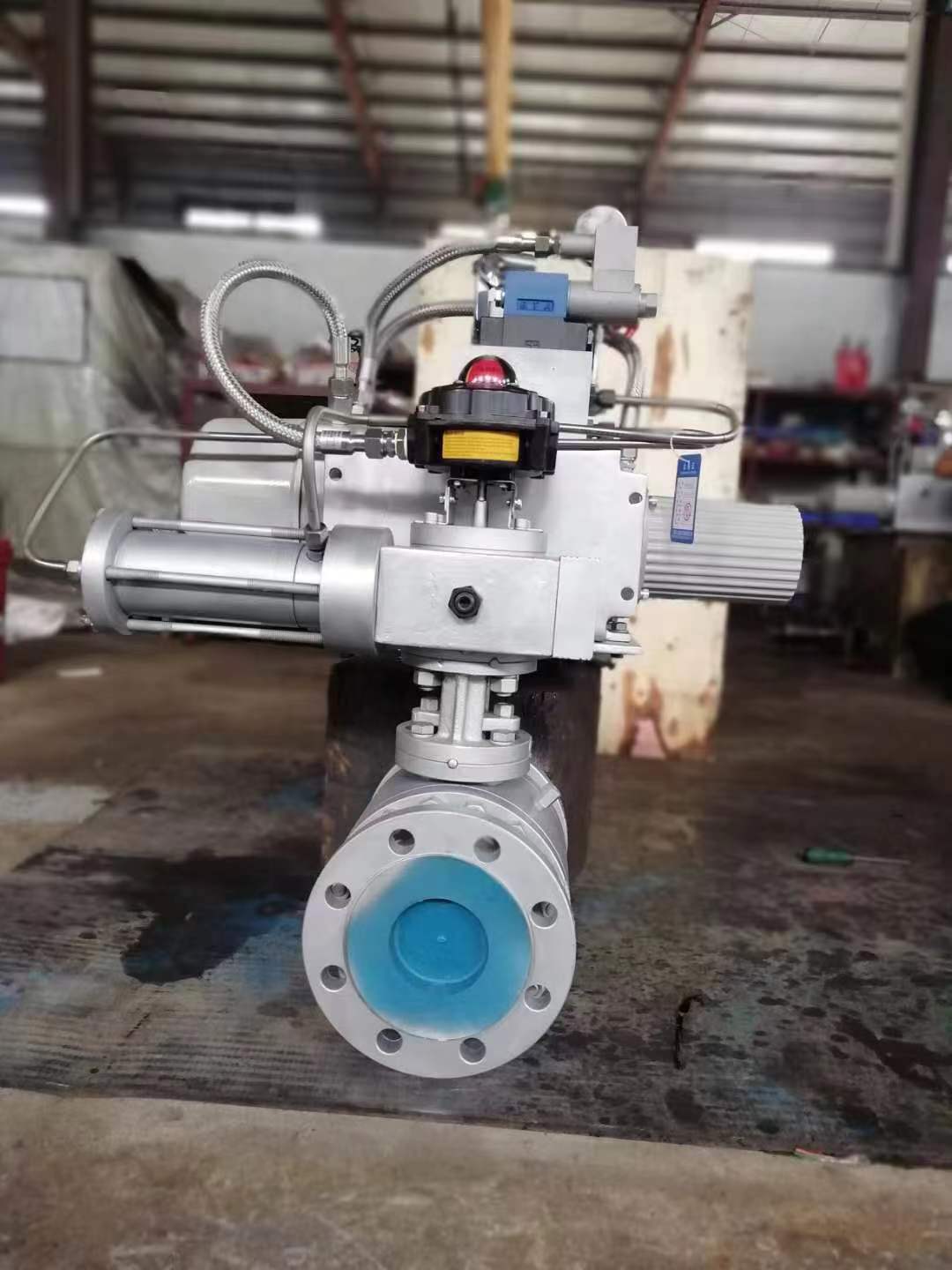

?防爆型電液聯動球閥

型號:Q747F-64C DN200

產品時間:2023/11/6 12:20:15

簡要描述:

防爆型電液聯動快速關閉球閥,電液聯動調節閥,電液聯動閥門,電液聯動快關閥,液動球閥廠家為您介紹電液動閥門工作原理,液動球閥工作用原理,電液動閥門工作原理

詳細介紹

 防爆型電液聯動球閥,是目前國內外用于控制閥門較先進的管路控制設備,主要安裝于化工、 電力、能源等管路上,起到截止與止回作用。工作時,閥門與管道主機配合,按照流體力學過渡過程 原理,通過預設的啟閉程序,有效消除管路介質壓力波動,實現管路的可靠截止,起到保護管路系

統安全的作用。

本公司生產的防爆型電液聯動執行機構自動化程度高、功能齊全、性能穩定可靠,是我公司設 計人員引入了閥門、液壓、電氣,智控等多項研究成果,獨立開發出來的新一代智能化高效節能產品。 公司技術力量雄厚,并可根據用戶的特殊要求單獨進行設計,多方位滿足廣大用戶對該類產品的需

要。該產品主要有如下特點:

1、 可取代=常規的電動執行機構,并把機、電、液系統集成為一個整體,減少占地面積及基建

投資。

2、  電液控制功能齊全,無需另外配置即可以作為一個獨立的系統單機就地調試、控制;也可 以作為集散性控制系統(DCS)的一個設備單元,通過 I/O 通道由中央計算機進行集中管理,與水泵、 及其他管道設備實現聯動操作;并配有手動功能,無動力電源時也可以實現手動開、關閥,滿足特

殊工況下的閥門調試、控制要求。

3、 可控性好,調節范圍大、輸出力矩大,運行穩定,適應性強。  防爆型電液聯動球閥電液控制系統按客戶要求設 計,可以滿足不同的管道控制功能,并可進行啟閉程序預設置,保證在滿足開、關閥條件時,閥門 能夠自動按預先設定的時間、角度開啟和分快關、慢關兩階段(定貨說明并約定)關閉;并能實現無 電手動開關閥,有效消除管道內介質破壞性動態壓力錘,防止管路事故的發生,降低管網系統的壓

力波動,保障設備的安全可靠運行。

4、 主閥密封面為金屬硬密封或氟膠尼龍密封結構,啟閉輕松、密封可靠; 閥門具有良好的自

關閉、 自密封性能。閥門進行全通徑設計制造,流阻系數僅為 零,是其它類型的閥門望塵莫及的。

2.   型號說明

Q

2

4

7

F          - CT6



防爆等級: 球閥材質:

公稱壓力:



CT4/BT6

C 鍛鋼  P 不銹鋼

Kg

密封型式:  H  硬密封  F  氟密封

轉動方式:  7  固定式  1  浮動式

球閥型式:  法蘭連接

功能特征:  電液聯動

閥門類型:  球閥





3.   標準與規范



產品標準

GB/T 12237

傳動裝置

JB/T 5299

防爆標準

GB3836

結構長度

GB/T 12221

配管法蘭

鋼制法蘭

GB/T 9112~9131    JB/T79

蓄能器標準

GB/T 2352

試驗與檢驗

GB/T 9092 、GB/T 13927

質量保證

ISO9001

注:可采用其他有關標準和國外標準,法蘭尺寸可按用戶要求制造,但應在訂貨合同中寫明。

4.    防爆型電液聯動球閥電液執行機構基本參數



輸出扭矩  KN.m

0.5~200

電機電壓等級 V

220 380 、460 660

操作電壓 V

24 、110 220

油質溫度     (℃)

-40T60

液壓油

低溫液壓油 N32~46#

防爆等級

IIBT4      CT6

防護等級

IP66

注:1 、1Mpa=10.2  f/c    2 、 壓等級雙方約定。

5.   閥門啟閉參數



項目





開閥時間



=15

關閥時間



=15

注:開關時間均可按客戶要求設計。



6.主要零件選用材料









鍛鋼、不銹鋼



鍛鋼、不銹鋼



不銹鋼、碳素鋼

閥體密封面

硬質合金、不銹鋼



氟橡膠、尼龍等

滑動軸承

銅合金



V 形密封圈、柔性石墨



碳素鋼







7 產品結構說明

² 電液聯動球閥主要由閥門本體,傳動機構、執行油缸、電液器、防爆控制器等四部分組成。

² 傳動機構主要由齒輪箱、齒輪、齒條等連接、傳動件組成,是液壓動力開、關閥門的主要

執行機構。

² 立式與臥式均可自由安裝,一般在定貨時約定,無論立式安裝油箱呼吸閥必須朝上。

² 液壓站動力部分包括油泵電機組、手動泵、電磁閥、溢流閥(安全閥) 、液壓集成塊、液位顯

示器、壓力表、單向閥、油箱等其它零部件。

² 閥門失電保持原位,可選失電開閥或者失電關閥型(定貨約定)。

² 手動泵用作系統調試和無電情況下的閥門啟閉。

² 液壓系統電磁換向閥特征為:開閥時不帶電,關閥時得電(油泵出須運行)

² 液壓系統與閥門本體采用一體化安裝,也可以分開安裝。無論哪種方式在訂貨時均需雙方

約定。

8 、工作原理及操作說明

8.1  就地控制

將就地控制器上黑色轉換開關旋至“就地 ”位。就地控制也可使用遙控器控制。

2.1.1    開閥

轉動控制器上的黑色三位旋轉開關至“就地 ”位置,再旋轉紅色開關至“開 ”位, 電機運行帶 動油泵產生高壓油源,高壓油源進入油缸無桿腔, 電磁閥 YV 同時得電,從而驅動齒輪傳動機構逆

時針旋轉,執行機構將按設定好的速度開啟,直到全開位置自動停止開閥動作。注:當旋轉開關在開啟位超過 3 秒后,則“開閥 ”旋扭自動鎖定,此時即使松開“開閥 ”旋扭,

閥門也繼續開啟至全開位, 電機自動停止。如需中停則轉動紅色三位旋轉開關至“停止 ”位置。

2.1.2    關閥

轉動控制器上的黑色三位旋轉開關至“就地 ”位置,再旋轉紅色開關至“關 ”位,電機運行帶 動油泵產生高壓油源,高壓油源進入油缸有桿腔,從而驅動齒輪傳動機構順時針旋轉,執行機構將

按設定好的速度關閉閥門,直到全關位置自動停止關閥動作。注:當旋轉開關在關閉位超過 3 秒后,則“關閥 ”旋扭自動鎖定,此時即使松開“關閥 ”旋扭,

閥門也繼續關閉至全關位, 電機自動停止。如需中停則轉動紅色三位旋轉開關至“停止 ”位置。

2.1.3    停止

閥門在開閥、關閥的過程中,轉動黑色旋扭止“停止 位置,油泵與電磁閥均失電,閥門停止

在任意中間位置。

8.2  遠程控制

將黑色轉換開關旋至“遠程 ”位,遠程指示燈亮。在中控室發出開關命令,此命令接入就地控

制器內,則閥門由遠程操控。

8.2.1    遠程監控

控制系統除可接收遠程開閥、關閥、停止、遠程狀態信號外,還輸出各種狀態信號供遠程 DCS  監控,主要有:閥門位置信號( 90º )、遠程狀態信號、故障(故障內容包括:電機熱保護,開閥 超時,關閥超時,油泵運行超時,全開與全關信號錯亂)信號等,信號均為無源的干接點開關量信

號。執行器還輸出 4-20mA 位置角度模擬信號。

8.3  手動操作

動力電源失電時時,搖動手動泵,亦可實現閥門啟閉。

手動功能主要是無電源時進行閥門調試,或在特殊情況下的閥門緊急關閉。

8.4  失電保位與失電開閥或關閥。

閥門在定貨時,未做說明均為失電保位型。失電關閥與失電開閥為特殊要求,在定貨時一定要約定。

9.  安裝及調試維護

9.1 吊運:運輸起吊時不得翻轉、倒放;開箱后用吊車運閥門,起吊時注意在四個起吊點中選取

平衡位置。

9.2 儲存

產品長時間存放時,應放于干燥處,封閉進出口兩端,在密封面涂上防銹油。臨時停放時可在

外墻板位置增加輔助支承以保持平穩。半年不安裝,液壓系統需清洗換油。

² 本設備禁止露天存放。

9.3 安裝:安裝前應核對本設備銘牌參數是否符合使用要求;清洗污損、檢查各部位有無損壞現

象,各零部件聯接螺栓是否緊固。

9.4  防爆型電液聯動球閥日常維護

1 、出廠時各部分都已根據用戶要求調節設定好,一般不得隨意調節改動。

2、設備需在提供電源條件下工作,要求穩定可靠

3、 由于本系統控制閥組采用了螺紋插裝閥,需特別注意油液的清潔度,建議三個月旁路過濾油一次。

4、根據使用工況,24 小時連續工作制,每半年必須更換油液一次;8 小時間斷工作制可按累計使用 2400 小時后更換一次。

5、定期檢查油箱液面高度。第一次加油建議加滿液位計,正常工作狀態下液面要求滿足在液位計 1/2以上高度位置,底于 1/3 高度時必須加油。

6、應定期( 一個月)檢查蓄能器(特殊定貨才有蓄能器)內氣體壓力,正常充氣壓力在 65 Bar,低于 50 Bar 時需充氣。

7、液壓裝置投入運行后,需經常到工作現場觀察運行情況,看是否有液位低、熱過載、漏油等異?,F(xiàn)象發生,如有需及時處理。

8、定期進行游動操作, 以防止閥門卡住。

電液聯動球閥

10.    一般故障及排除方法

10.1 液壓系統

故障情況

原因及處理方法







1 、不能開關閥

1 、檢查油泵轉向是否對。

3 、檢查油箱油液位置及油液粘度。

5 、電磁閥是否帶電換向,否則應檢修電路。

6 、電磁閥閥芯卡住。

7 、其他元件或管件泄漏嚴重,需檢修。

2、開關閥時間過長

1 、電磁閥換向不靈敏,有內泄。

2 、油泵內泄或油泵內管有泄漏,請維修或更換。



3、油泵起動頻繁或

不停泵

1 、卸壓閥關閉未到位。

2 、溢流閥腔有雜物。

3 、單向閥口有雜物。

4 、其他元件或管件泄漏嚴重,需檢修。

4、油缸泄漏嚴重

1、 更換密封圈

2、 修理或更換活塞。



10.2  電氣部分



故障情況

原因及處理方法

1 、邏輯控制失靈

按照電氣控制原理檢查相關中間繼電器、交流接觸器的觸

頭和角度編碼器。

2 、電磁閥無電

1 、檢查開關與各線路,如燒壞則換件。

2 、電磁鐵燒壞,需更換。











3 、閥門開關到位后油泵不停止

1 、位置編碼器壞或連接線路斷了。

2 、開關繼電器粘死。

3 、控制器內部有壞。

處理:觀察開度,開度正常時請用停止旋扭停止,如停止

旋扭無效,則控制器內部有壞,需更換。

如開度不變化,一般是編碼器或相應線路問題

開度變化正常,停止旋扭能停止則是繼電器壞了,請更換

繼器 KA  KT。

11  成套供應范圍

(具體供貨范圍以合同、技術協議為準。)



² 閥門本體

² 執行器 (與閥門本體連為一體)

² 說明書與合格證

12  附件



附件( 一)

電氣原理圖

附件(二)

液壓原理圖

附件(三)

閥門外形圖

附件(四)

電液執行器外形圖(與閥門整體)

附件(五)

各種檢驗報告(  閥門、液壓)

訂貨時請?jiān)敿?xì)注明產品名稱、型號、規格、最大最小工作壓力,介質、溫度、安裝型式(正裝 或反裝、水平安裝或豎直安裝)及其他電液控制要求, 以便我們根據您的實際工況提供完全符合您需要的滿意產品。
