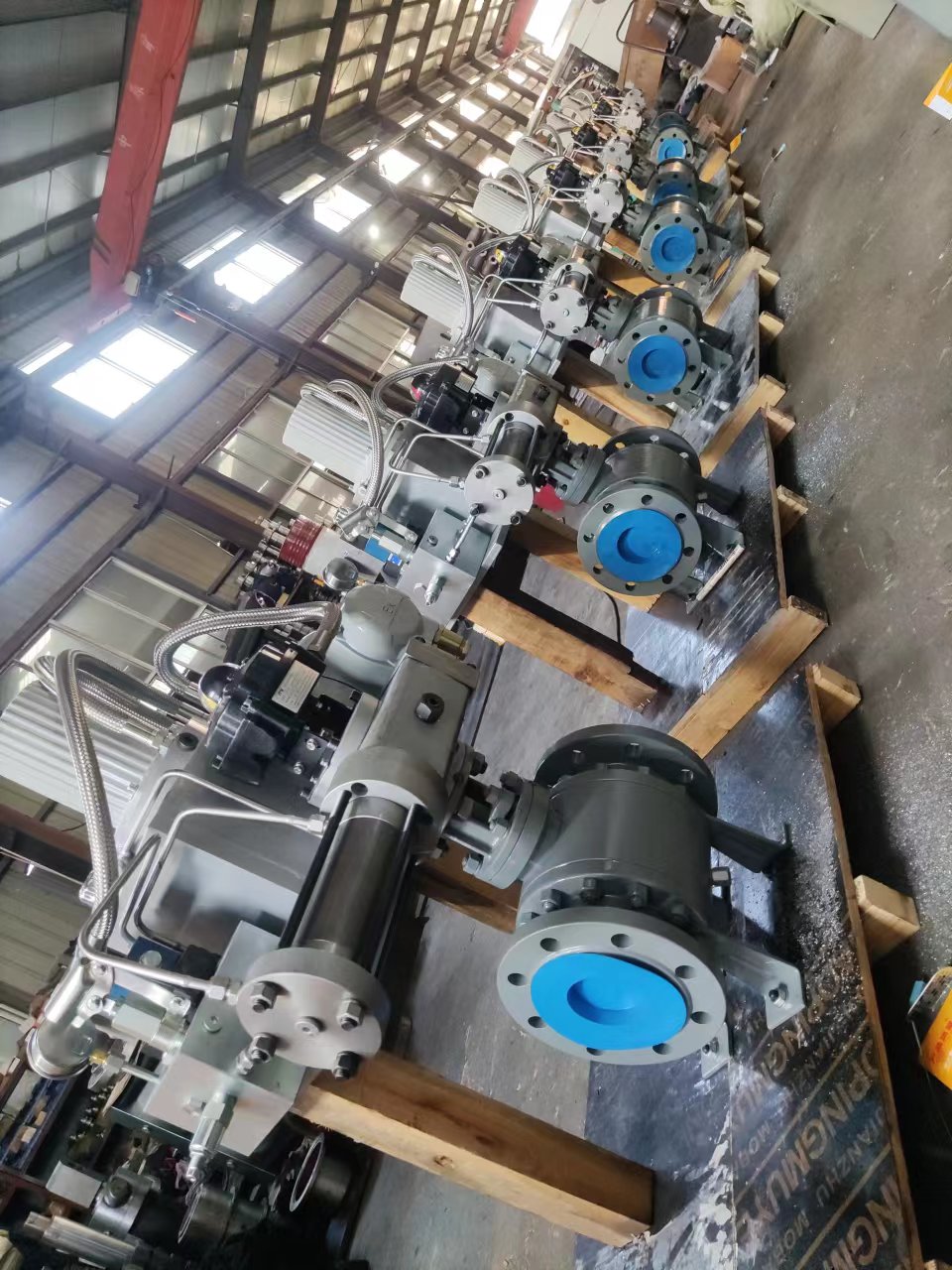

電液聯動球閥工作原理是什么？ 8.1 就地控制
將就地控制器上黑色轉換開關旋至“就地 ”位。就地控制也可使用遙控器控制。
2.1.1 開閥
轉動控制器上的黑色三位旋轉開關至“就地 ”位置，再旋轉紅色開關至“開 ”位， 電機運行帶 動油泵產生高壓油源，高壓油源進入油缸無桿腔， 電磁閥 YV 同時得電，從而驅動齒輪傳動機構逆
時針旋轉，執行機構將按設定好的速度開啟，直到全開位置自動停止開閥動作。
注：當旋轉開關在開啟位超過 3 秒后，則“開閥 ”旋扭自動鎖定，此時即使松開“開閥 ”旋扭，
閥門也繼續開啟至全開位， 電機自動停止。如需中停則轉動紅色三位旋轉開關至“停止 ”位置。
2.1.2 關閥
轉動控制器上的黑色三位旋轉開關至“就地 ”位置，再旋轉紅色開關至“關 ”位，電機運行帶 動油泵產生高壓油源，高壓油源進入油缸有桿腔，從而驅動齒輪傳動機構順時針旋轉，執行機構將
按設定好的速度關閉閥門，直到全關位置自動停止關閥動作。
注：當旋轉開關在關閉位超過 3 秒后，則“關閥 ”旋扭自動鎖定，此時即使松開“關閥 ”旋扭，
閥門也繼續關閉至全關位， 電機自動停止。如需中停則轉動紅色三位旋轉開關至“停止 ”位置。
2.1.3 停止
閥門在開閥、關閥的過程中，轉動黑色旋扭止“停止 ”位置，油泵與電磁閥均失電，閥門停止
在任意中間位置。
